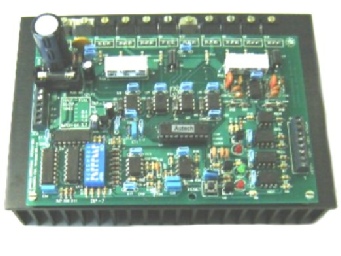

O StepDrive80V6A é um drive para acionamento de motores de passo de 2 fases do tipo
bipolar, para ser utilizado no interfaceamento direto com um indexador de movimento.
A corrente de cada fase é controlada por chopper (modulação PWM) e a sequência de
acionamento ou comutação das fases é gerada internamente, em um sequenciador de controle.
Os sinais de controle lógico de entrada são opto acoplados, compatíveis com níveis
TTL/CMOS e possibilitam interação na freqüência de passo, sentido de movimento (horário/anti-horário)
e liberação do eixo do motor (enable). A indicação de “home position” é visualizada
através de led na placa de controle. Um sinal de saída opto acoplado indica condição
de falha por sobretemperatura do sistema de potência, indicando que o amplificador
de saída e o sequenciador de controle estão desabilitados. Estes diagnósticos também
são disponíveis através de leds na placa de controle.
Todos os parâmetros referentes à programação de correntes de fase, modo de acionamento
half/full step, modo de decaimento da corrente de fase e modo idle (redução para
33% da corrente nominal), são programados através de uma dip-switch.
Características:
- Tensão de operação: de 18 a 80VCC.
- Corrente de fase do motor programável em incrementos de 0,4A/fase.
- Corrente máxima por fase: 6,0A.
- Modo de redução de potência em standby selecionável em 100% ativo ou 33% da corrente
de trabalho programada (Idle mode).
- Modo Idle (33%) operacional após timeout de 2s (na ausência de passos de movimento).
- Proteção de sobretemperatura com saída opto-isolada.
- Half Step - Full Step programável.
- Sinais de controle do drive opto-isolados, compatíveis com lógicas em 3-12VCC. Sinais
em 24VCC podem ser usados com resistores limitadores de corrente.
- Modo de decaimento de corrente por fase programável– lento/rápido.
- Desligamento remoto.
- Indicação de “Home Position".
