Terminais DIO

Estes Dispositivos de I-O, compatíveis entre si, operam utilizando o protocolo Modbus TCP. A migração dos modelos mais simples pode ser realizada sem dificuldades para os mais completos, permitindo uma implementação suave e progressiva, agregando novos recursos aos sistemas quando necessário.

O protocolo Modbus é bem conhecido e muito utilizado em aplicações industriais. Estes terminais RTU (Remote Terminal Unit), são adequados para estas aplicações, sejam elas novas implementações ou em substituição/acréscimo a pontos de monitoramento/captura remotos já existentes.

Os terminais da linha DIO possuem as seguintes características comuns:

Terminal DIOTHM2E2S

2 entradas digitais até 10,2 KHz com tempo de debounce ajustável

2 saídas digitais NPN com acionamento programável

Dimensões (C x L x P): 120 x 76 x 50 mm

Gabinete: Bastidor padrão norma EN 60715, para trilho DIN

Fixação: Em painel com trilho segundo a norma DIN 35

Terminal DIOTHM8E4S2R

10 entradas digitais, sendo 2 para freqüências de até 1MHz

4 saídas digitais com relés SPDP e acionamento programável

Dimensões (C x L x P): 107 x 160 x 60 mm

Gabinete: Metálico, permite fixação em trilho DIN norma EN 60715

Fixação: Em painel com trilho segundo a norma DIN 35

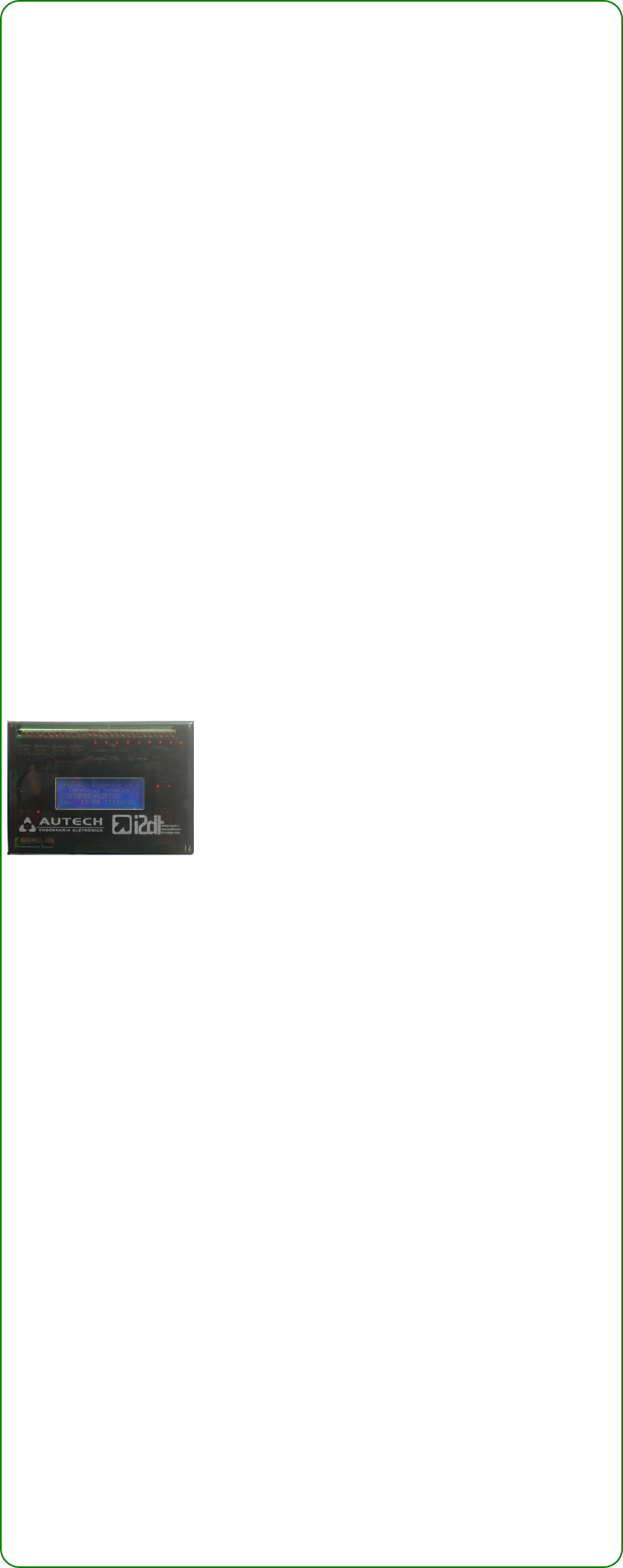

Terminal DIOTHM8E4S2RSD

10 entradas digitais, sendo 2 para freqüências de até 1MHz

4 saídas digitais com relés SPDP e acionamento programável

Display para exibição de textos enviados pela rede e dados recebidos pela porta serial oriundos de teclado serial, leitores de códigos de barras, balanças e outros dispositivos

Porta serial RS-232C bidirecional com enfileiramento em memória dos dados recebidos com data e hora de recebimento. Possibilidade de entrada e edição de dados através de um teclado externo

Dimensões (C x L x P): 107 x 160 x 60 mm

Gabinete: Permite fixação em trilho DIN norma EN 60715

Fixação: Em painel com trilho segundo a norma DIN 35

Terminal DIOTHM8E4S2RSDT

10 entradas digitais, sendo 2 para freqüências de até 1MHz

4 saídas digitais com relés SPDP e acionamento programável

Display para exibição de textos enviados pela rede e dados recebidos pela porta serial oriundos de teclado serial, leitores de códigos de barras, balanças e outros dispositivos

Teclado numérico e funcional, integrado ao gabinete, com verificação programável da digitação e retenção em memória dos dados digitados para leitura pela rede de comunicação

Porta serial RS-232C bidirecional com enfileiramento em memória dos dados recebidos com data e hora de recebimento. Possibilidade de entrada e edição de dados através de um teclado externo

Dimensões (C x L x P): 160 x 200 x 40 mm

Gabinete: Metálico

Fixação: Em painel, por meio de 4 parafusos M4 ou M5

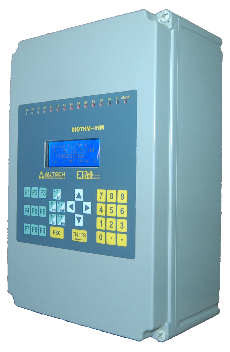

Caixa de proteção IP66 para terminal DIOTHM8E4S2RSDT

Prática e funcional, esta caixa em plástico ABS com proteção classe IP66 é ideal para abrigar o terminal acima contra poeiras, líquidos, vapores e outros agentes prejudiciais existentes no ambiente, além de oferecer proteção física ao equipamento.

Com amplo espaço interno, permite conectar com facilidade todos os condutores necessários ao funcionamento do dispositivo, além de acomodar a fonte de alimentação fornecida com o terminal.

O terminal é fixado internamente na tampa frontal, que é aparafusada na caixa, que por sua vez é presa no local de instalação pelo fundo, através de parafusos.

A caixa é fornecida com 6 prensa-cabos para cabos de 3 a 7 mm, instalados na face inferior, abaixo do painel dianteiro.

Dependendo das necessidades da instalação, outras bitolas de prensa-cabos podem ser fornecidas.
